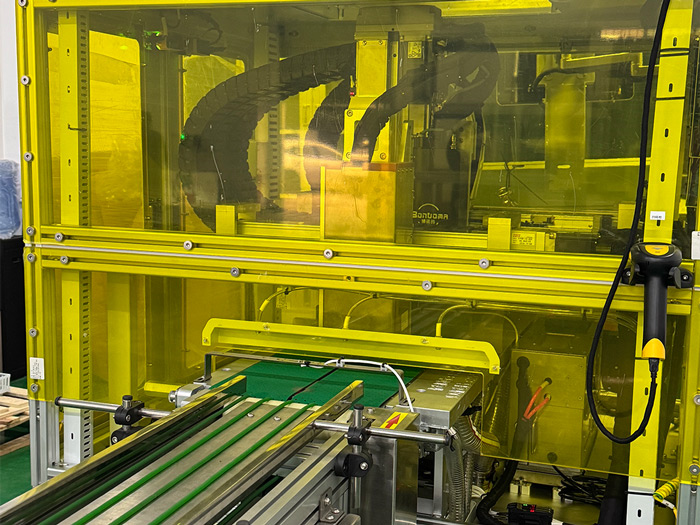

噴墨自動化設備
產品特點：
1、工藝先進。噴墨絕緣工藝具有性能優異、厚度可控、生產效率高、適應性強等優點，經UV噴墨后成品電芯可耐絕緣高壓、高剪切力，已通過各項短期耐受性能測試和長期可靠性測試
2、精度高。可實現六面精準噴印，100um膜厚公差±10um，CPK>1.33
3、材料環保無污染。絕緣涂覆材料自主研發，已通過ROHS和REACH環保認證。與包藍膜和噴漆工藝相比，無需貼頂蓋，材料無浪費
4、適應性強。可以適應有劃痕或凹坑、凸起等表面缺陷電芯來料，同時可為電芯表面提供定制化的圖案設計
適用領域：
主要用于新能源、儲能等行業動力電芯絕緣涂覆，滿足客戶對高壓快充平臺和CTP無模組化結構要求
產品詳情
技術參數：
|
外形尺寸 |
L*W*H:4200x1200x2500mm |
|
設備產能 |
1PPM（單通道） |
|
設備優率 |
≥98% |
|
噴涂精度 |
±0.1mm CPK>1.33 |
|
涂層性能 |
剪切力>10MPa，DC 4000V 絕緣耐壓漏電流<1mA，涂層高低溫、鹽霧、老化測試均已通過 |
|
電池兼容范圍 |
厚度：25-60mm ；寬度：190-320mm ；高度：80-130mm |
|
噴涂外觀 |
噴涂表面一致性好，無飛墨、無針孔，無發泡、發白等不良 |
|
掃碼 |
上料后先對電池掃碼，并將數據上傳至MES系統 |
|
檢測方式 |
上料后CCD自動定位，補償偏差，實現精準打印；噴涂完后進行斷墨檢測，監控噴頭狀態 |
|
膜厚測量 |
單工位打印完成后自動測量膜厚，實時跟蹤監控并統計膜厚測量數據
|
